El mecanismo de un reloj, del barrilete al volante
Senetu reúne notas de lectura y explicaciones sobre relojería mecánica: cómo se reparte la fuerza dentro de un calibre, en qué orden se desmonta, dónde va cada aceite, cómo se interpreta un cronocomparador y qué separa un banco de trabajo limpio de uno que devuelve el polvo al movimiento.
Cómo circula la energía dentro del calibre
Un reloj mecánico no mide el tiempo: lo divide. Toda la construcción existe para que una fuerza almacenada se libere en porciones iguales, una y otra vez, durante horas o días. Entender un movimiento consiste, en buena medida, en seguir esa energía desde el punto en que se guarda hasta el punto en que se cuenta.
El almacén es el barrilete, un tambor cerrado que contiene el muelle real enrollado alrededor de un eje central. Al dar cuerda, el muelle se comprime contra la pared interior del tambor; al soltarse, hace girar el barrilete con una fuerza que no es constante, sino decreciente. Esa caída de par es uno de los problemas clásicos de la relojería y explica por qué la amplitud del volante suele bajar en las últimas horas de reserva de marcha.
Del barrilete la fuerza pasa al tren de rodaje: una sucesión de ruedas y piñones que multiplican la velocidad de giro mientras reducen el par. La rueda de centro, la mediana y la de segundos llevan el movimiento hasta la rueda de escape, que gira muy rápido y con muy poca fuerza. Por el camino, ese mismo tren acciona el mecanismo de horas y minutos a través de la minutería, que trabaja con un par mínimo y con ajuste por fricción para poder poner el reloj en hora sin detener nada.
El escape: el punto donde el tiempo se corta en trozos
El escape de áncora suiza es el intermediario entre un tren que quiere girar sin parar y un oscilador que quiere moverse a su propio ritmo. La rueda de escape empuja alternativamente dos paletas de rubí montadas en el áncora; el áncora, a su vez, transmite un pequeño impulso al volante a través de la clavija de impulso. Cada media oscilación libera un diente, y ese diente libera, aguas arriba, una fracción exacta de giro del tren.
El oscilador es el conjunto volante-espiral. El volante aporta inercia; la espiral, la fuerza de retorno. Su periodo depende de esas dos magnitudes y es, en la práctica, lo único que determina si el reloj adelanta o atrasa. Todo lo demás —barrilete, tren, escape— existe para mantener esa oscilación viva y para contarla.
Leer un movimiento en este orden tiene una consecuencia práctica: cuando un reloj va mal, la pregunta no es «qué pieza está rota», sino «en qué tramo de la cadena se pierde energía». Un espiral tocado, un pivote rayado, un rubí seco o un barrilete que patina producen síntomas distintos y se buscan en sitios distintos.
Desmontar y limpiar un calibre sin perder el hilo
El desmontaje tiene un orden lógico que va de lo que está bajo tensión a lo que está libre. Lo primero, siempre, es descargar el muelle real: liberar la cuerda de forma controlada con la corona y el trinquete, nunca dejando que el barrilete se suelte de golpe. Un movimiento que se abre con tensión residual es la forma más rápida de doblar dientes y saltar rubíes.
A partir de ahí, el recorrido habitual en un calibre manual sencillo se ordena así:
- Descarga y esfera. Soltar la cuerda, retirar agujas con protector, extraer la esfera y separar el tren de minutería de la parte de la platina.
- Oscilador. Quitar el puente de volante con su raqueta, apoyando el conjunto volante-espiral en un soporte que no deje la espiral colgando.
- Áncora. Retirar el puente y el áncora antes de tocar el tren: sin áncora, el tren puede girar libre y se comprueba su fluidez.
- Tren de rodaje. Levantar el puente de ruedas con cuidado de no forzar pivotes; las ruedas se van sacando de fuera hacia dentro.
- Barrilete y mecanismo de cuerda. Por último, el barrilete, el trinquete, el muelle de cliquet y el juego de tija, piñón corredizo y báscula.
Cada grupo de piezas va a su propio recipiente. Los tornillos de un puente no son intercambiables con los del vecino aunque lo parezcan: una décima de más en la longitud puede tocar una rueda o marcar una platina. Anotar o fotografiar las posiciones antes de separar las piezas ahorra mucho tiempo en el montaje, sobre todo en la báscula y el juego de cuerda.
Lavado y secado
La limpieza se hace por baños sucesivos: un baño detergente para disolver aceite viejo y residuos, y dos aclarados en un disolvente limpio para que no queden restos del primer líquido. El volante con espiral y el áncora suelen tratarse aparte, con menos agitación y en un recipiente pequeño, porque la espiral se deforma con nada. Las piezas se secan al aire caliente y suave; una pieza que se monta con humedad residual acaba mostrando óxido semanas después.
Antes de volver a montar conviene revisar con lupa cada pivote, cada rubí y cada diente. La limpieza no arregla un pivote rayado ni un agujero ovalado: solo permite verlos con claridad.
Pocos aceites, muchos puntos exactos
La lubricación es la operación que más separa un montaje correcto de uno que dura seis meses. No se trata de engrasar mucho, sino de poner la cantidad justa del producto adecuado en un punto muy concreto. Un exceso migra por capilaridad, atrae polvo y termina donde no debe; un defecto acelera el desgaste de pivotes y paletas.
El criterio general es sencillo: aceite fluido donde hay poca carga y mucha velocidad, grasa donde hay mucha carga y poco movimiento.
- Rubíes del tren. Una gota mínima en el ojo del rubí, calculada para que el aceite quede retenido por la contracurva y no se extienda por el puente.
- Paletas del áncora. Cantidad muy pequeña sobre las caras de impulso, aplicada a través de los dientes de la rueda de escape o directamente en la paleta según el método que se siga.
- Volante y antichoque. El aceite se deposita en la piedra agujereada antes de cerrar el muelle del sistema antichoque, con la piedra desmontada y limpia.
- Pared del barrilete. Grasa de deslizamiento en la brida del muelle si el barrilete es de cuerda automática; muy poca, y nunca sobre todas las espiras.
- Cuerda y puesta en hora. Grasa en tija, piñón corredizo, báscula y muelles de contacto, donde la presión es alta y el movimiento, ocasional.
Las herramientas cuentan tanto como el producto: aceitadores de puntas distintas para cada viscosidad, recipientes tapados para que el aceite no se contamine con polvo y una regla firme de no volver a introducir una punta sucia en el depósito. Comprobar la gota con lupa antes de aplicarla evita la mayoría de los excesos.
Ajuste de la marcha y errores de posición
Un reloj montado y lubricado todavía no está terminado. El ajuste se hace con un cronocomparador, que escucha los golpes del escape mediante un micrófono y representa gráficamente tres valores: la marcha diaria en segundos, la amplitud del volante en grados y el error de reparto, es decir, la diferencia entre las dos alternancias.
La marcha se corrige moviendo la raqueta, que cambia la longitud activa de la espiral; en volantes sin raqueta, se actúa sobre los tornillos o masas de inercia del propio volante. La amplitud, en cambio, no se regula: es un indicador de salud del movimiento. Si baja de forma anómala, el problema suele estar en el engrase, en un pivote dañado, en un espiral que roza o en un barrilete que rinde poco.
El error de reparto refleja la posición de la clavija de impulso respecto al eje del volante; se corrige girando el collarín de la espiral, con el volante desmontado y la herramienta adecuada.
Las seis posiciones
Un movimiento no se comporta igual tumbado que de canto, porque cambian el punto de apoyo de los pivotes del volante y la forma en que la gravedad deforma la espiral. Por eso la medición se hace en varias posiciones y se compara la dispersión entre ellas:
- Esfera arriba y esfera abajo, con apoyo plano de los pivotes.
- Corona abajo, corona a la izquierda y corona a la derecha, con apoyo lateral.
- Corona arriba, la posición que suele revelar antes los defectos de planitud de la espiral.
Interesa menos el valor absoluto de cada posición que el delta entre la mejor y la peor. Una diferencia amplia apunta a espiral descentrada o no plana, a pivotes desiguales o a un escape mal repartido; una diferencia pequeña con amplitudes razonables indica que el trabajo anterior está bien hecho. También conviene repetir la medición con reserva de marcha parcial, porque un calibre que se comporta bien a tope de cuerda y se descuelga a las veinticuatro horas está contando algo sobre su barrilete.
La lupa, las pinzas y la postura de trabajo

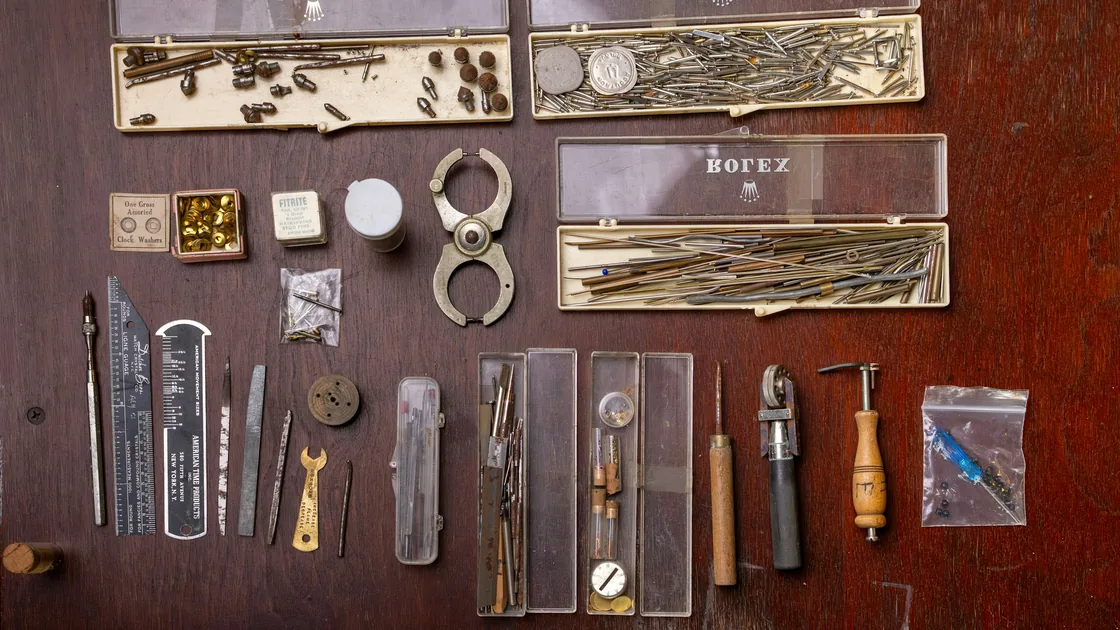

La relojería se practica a una distancia focal muy corta, y casi todos los errores de principiante vienen de trabajar con la herramienta equivocada o con el cuerpo mal colocado. Una lupa de relojero de tres o cuatro aumentos sirve para la mayoría del montaje; los aumentos altos se reservan para inspeccionar pivotes, paletas y agujeros, porque reducen mucho el campo y cansan la vista.
Las pinzas se eligen por la tarea, no por costumbre: puntas finas para tornillos y piezas pequeñas, puntas más anchas para ruedas, y una pinza de latón o con punta tratada para manipular piezas pulidas sin marcarlas. Las puntas se repasan con piedra fina cuando dejan de cerrar perfectamente; una pinza que no cierra proyecta la pieza a dos metros y la pieza casi nunca aparece.
- Destornilladores. Juego completo, con la hoja rectificada al ancho exacto de la ranura; una hoja estrecha redondea la cabeza del tornillo.

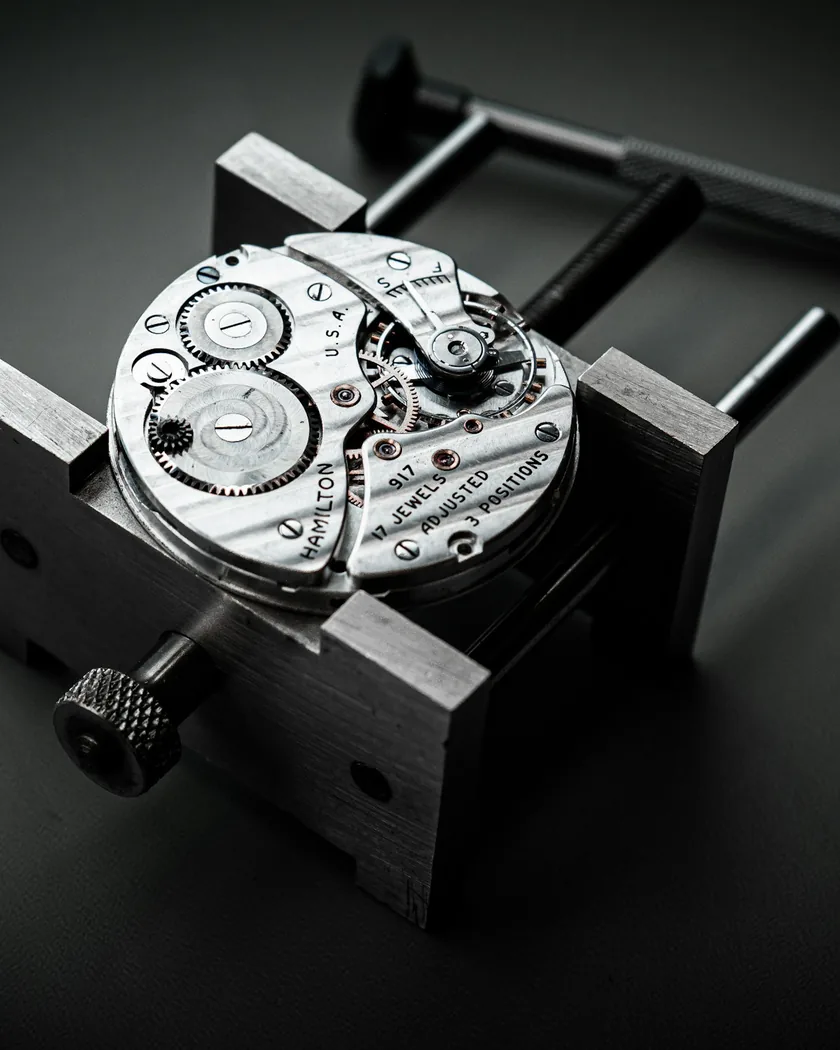

- Portamovimientos. Sujeción firme del calibre por el canto, sin presionar sobre los puentes.
- Pera de aire y pinceles. Para retirar partículas sin tocar la pieza ni soplar con la boca, que deposita humedad.
- Soporte de volante y herramienta de collarín. Imprescindibles para trabajar la espiral sin deformarla.
- Bandeja de fondo claro. Una superficie que devuelva contraste y contenga las piezas si algo salta.
La postura importa tanto como el instrumental: mesa a la altura correcta, antebrazos apoyados, luz lateral y difusa para que los reflejos no oculten un pivote, y descansos regulares. El pulso se degrada rápido con la fatiga y con la cafeína, y un pulso irregular es exactamente lo que raya una platina.
Orden en el banco y guerra al polvo
Un movimiento limpio montado en un entorno sucio deja de estar limpio en cuestión de minutos. Las partículas que flotan en cualquier habitación bastan para contaminar un aceite recién aplicado o para meterse entre un piñón y su rueda. Por eso el control del polvo no es una manía: es parte del trabajo.
Las medidas eficaces son pocas y bastante aburridas: superficie de trabajo despejada y de material liso, limpieza del banco antes y no solo después de cada sesión, ropa que suelte poca fibra, ventanas cerradas mientras el calibre está abierto y una campana o tapa para cubrir el movimiento en cuanto se interrumpe la tarea. Los pañuelos de papel corrientes sueltan pelusa; conviene reservar paños sin fibras sueltas para tocar piezas.
- Cubrir el movimiento siempre que se abandone el banco, aunque sea un minuto.
- Mantener aceites, disolventes y recipientes de limpieza tapados entre usos.
- Guardar las piezas desmontadas en recipientes con tapa, separadas por grupos.
- Limpiar pinzas y destornilladores antes de cada uso, no solo al terminar.
- Trabajar con las manos secas y sin restos de crema, que migran al aceite.
El orden tiene además una función de memoria. Un banco donde cada grupo de piezas ocupa siempre el mismo lugar reduce el número de decisiones que hay que tomar durante el montaje, y con ello reduce los errores.
Cristal, juntas y comprobación de la estanqueidad
El calibre depende de la caja para seguir seco. Un cristal mal asentado o una junta endurecida convierten cualquier revisión en trabajo perdido, porque la humedad entra despacio y se manifiesta tarde, cuando ya hay óxido en los pivotes.
Los cristales se montan de formas distintas según el tipo. El cristal acrílico suele entrar a presión sobre la carrura, a veces con un anillo de tensión metálico, y se coloca con prensa de cristales usando matrices del diámetro correcto. El mineral y el zafiro se asientan sobre una junta de perfil cuadrado o en un lecho de material sellante, y no admiten forzarlos: un cristal que necesita más fuerza de la razonable suele estar mal medido o mal alineado.
Juntas
Las juntas de fondo, corona y cristal son piezas de consumo. Se sustituyen en cada apertura si están aplastadas, agrietadas o han perdido elasticidad, y se engrasan con una grasa de silicona en capa muy fina, que las protege y facilita el cierre sin retorcerlas. La medida importa: diámetro interior y grosor deben corresponder al alojamiento, y una junta demasiado gruesa deforma el fondo en lugar de sellar mejor.
La comprobación se hace con equipo específico y en dos fases. La prueba en seco somete la caja cerrada a presión de aire y detecta la variación de volumen provocada por una fuga; la prueba en agua, sumergiendo la caja y liberando la presión, muestra burbujas en el punto exacto por el que entra el aire. El orden habitual es probar primero en seco, porque una caja que ya falla no debería mojarse, y repetir la prueba después de cualquier intervención en fondo, corona o cristal.
- Revisar el estado del tubo de la corona: muchas fugas vienen de ahí y no del fondo.
- Comprobar la planitud del fondo roscado y la limpieza de la rosca antes de cerrar.
- Apretar los fondos atornillados en cruz y con la herramienta correcta, sin exceso.
- Registrar el resultado de la prueba junto con la fecha de la revisión.
Qué se publica en Senetu
Senetu es un proyecto informativo y editorial dedicado al taller de relojería mecánica. Los textos se escriben para lectores que quieren entender cómo está construido un movimiento y qué se hace realmente con él sobre el banco: aficionados que empiezan, coleccionistas que desean seguir una conversación técnica y personas curiosas por un oficio que sigue vivo.
Los materiales que se publican pertenecen a unas pocas familias:
- Explicaciones del funcionamiento del calibre, parte por parte, con el vocabulario habitual del oficio.
- Secuencias de trabajo comentadas: orden de desmontaje, criterios de limpieza, montaje y control.
- Fichas sobre lubricación, con puntos de aplicación y razones de cada elección.
- Notas de regulación: lectura del cronocomparador, amplitud, error de reparto y posiciones.
- Material sobre herramientas, organización del puesto de trabajo y control del polvo.
- Apuntes sobre caja, cristales, juntas y verificación de la estanqueidad.
Los contenidos son de carácter divulgativo. Describen prácticas habituales del oficio, no instrucciones de servicio para un calibre concreto, y no sustituyen la documentación técnica del fabricante ni el criterio de un taller. Quien decida intervenir en un reloj propio asume el resultado de esa decisión.
